保险抵抗

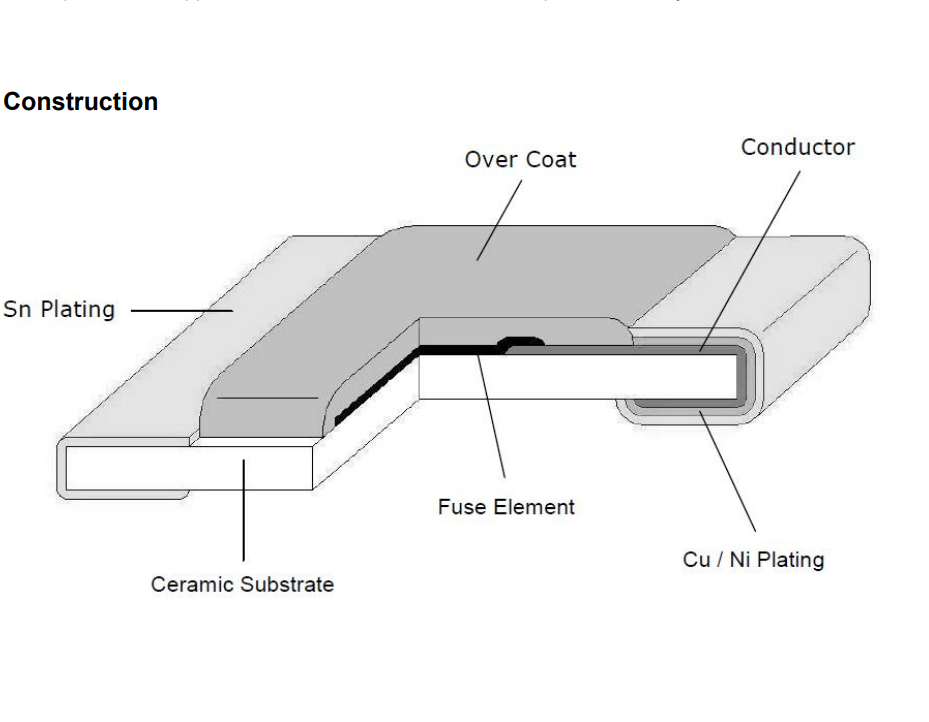

熔丝电阻在电路图中起到熔丝和电阻的双重作用，主要用于电源电路的输出电路和二次电源的输出电路。它们通常具有低电阻（几欧姆到几十欧姆）和低功率（1 / 8~1W）。
它们的功能是在过流时及时吹气，并保护电路中的其他元件免受损坏。当电路负载发生短路故障并发生过电流时，熔断器电阻的温度会在短时间内上升到500~600°C。
此时，电阻层被热量吹走并起到改善保险的作用。整机安全的目的。
虽然熔断电阻器广泛用于电源电路，但各种电路图中的标记方法因国家而异。虽然符号尚未统一，但它们具有相同的特征：（1）它们与一般电阻有显着差异，这在电路图中很容易判断。
（2）通常应用于其中电源电路的电流容量大或产生二次电源的低压或高压电路。 （3）保险丝电阻上只有一个色环。
如图所示，色环的颜色表示电阻。 （4）在电路中，保险丝焊接在电路板上（通常电阻紧贴在电路板上），与电路板的距离很远，便于散热和分散。
（1）RN1 / 4W，10Ω保险丝，色环为黑色，功率为1 / 4W;当8.5V直流电压施加到保险丝的两端时，电阻在60秒内增加到初始值的50倍以上。 （2）RN1 / 4W，2.2Ω熔断电阻，色环为红色，功率为1 / 4W;当3.5A电流通过时，电阻在2秒内增加到初始值的50倍以上。
（3）RN1 / 4W，1Ω熔断电阻，色环为白色，功率为1 / 4W;当2.8A AC电流通过时，电阻在10秒内增加到初始值的400倍或更多。
